Paip Lingkaran Diameter Besar

Paip lingkaran berdiameter besar Shunchen dihasilkan mengikut ketat piawaian domestik dan antarabangsa seperti GB/T9711 dan API 5L, dengan pemeriksaan kualiti yang komprehensif dan sokongan teknikal untuk memastikan prestasi yang stabil dan boleh dipercayai.

Selama bertahun-tahun, Shunchen telah mendapat kepercayaan daripada banyak pelanggan kejuruteraan melalui kualiti produk yang konsisten, penyesuaian spesifikasi yang fleksibel dan sistem logistik yang cekap. Sama ada anda ingin mendapatkan paip lingkaran berdiameter besar, bertanya tentang harga paip dikimpal lingkaran, atau cari pembekal paip keluli yang boleh dipercayai atau pengeluar paip kejuruteraan, Shunchen menyediakan perkhidmatan sehenti daripada pemilihan produk dan pengeluaran tersuai kepada penghantaran, membantu projek anda beroperasi dengan cekap, selamat dan boleh dipercayai.

Definisi Produk

Paip Lingkaran Diameter Besar (juga dikenali sebagai paip dikimpal lingkaran berlubang besar) ialah sejenis paip keluli jahitan lingkaran yang diperbuat daripada kepingan keluli jalur gelek panas berkualiti tinggi sebagai bahan mentah teras. Ia dibentuk oleh penyemperitan sejuk pada suhu bilik dan kemudian dikimpal menggunakan proses kimpalan arka tenggelam dua sisi automatik dua wayar. Piawaian definisi teras ialah diameter luar ≥ 711mm (bersamaan dengan diameter nominal DN700 dan ke atas). Ia boleh disesuaikan dengan diameter luar sehingga 3620mm atau spesifikasi yang lebih besar mengikut keperluan kejuruteraan. Ia adalah jenis komposit produk keluli yang menggabungkan keupayaan menanggung beban dan menyampaikan. Fungsi terasnya adalah untuk mencapai jarak jauh, pengangkutan kestabilan tinggi bagi jumlah cecair yang besar (seperti air, minyak, gas, kumbahan, dll.), dan juga boleh berfungsi sebagai komponen sokongan struktur untuk projek berskala besar, menyesuaikan diri dengan keadaan kerja yang kompleks dan persekitaran yang keras. Dengan reka bentuk struktur lingkarannya yang unik, ia mengisi jurang industri dalam pengeluaran yang cekap dan penggunaan bahan paip berlubang besar yang stabil, dan digunakan secara meluas dalam pelbagai infrastruktur dan senario perindustrian.

Secara ringkas, paip lingkaran berdiameter besar ialah "arteri besar untuk pengangkutan dalam projek berskala besar + rangka kerja sokongan struktur" - ia boleh mengangkut pelbagai media dengan cekap, memenuhi permintaan untuk pengangkutan aliran besar, dan menahan tekanan tinggi, beban berat, dan pengaruh geologi yang kompleks. Ia sesuai untuk pelbagai persekitaran pembinaan yang kompleks seperti gunung, pantai, dan padang pasir. Ia adalah bahan paip asas teras yang menyambungkan tenaga, pemuliharaan air, perbandaran dan infrastruktur.

Titik jualan teras

Tiub lingkaran berdiameter besar mempunyai kelebihan teras yang luar biasa, termasuk keselamatan, fleksibiliti, ekonomi, kemudahan dan pematuhan: jahitan kimpalannya diagihkan sama rata di sepanjang garis lingkaran, dan tegasan tersebar sama rata. Ia dipasangkan dengan substrat keluli berkualiti tinggi seperti Q235B dan X80, serta rawatan anti-karat seperti 3PE dan FBE. Ia mampu menahan tekanan dan pembinaan, mempunyai keselamatan yang tinggi, dan boleh bertahan selama lebih 30 tahun. Ia sesuai untuk keadaan kerja yang keras seperti tekanan tinggi, beban berat, dan kakisan yang kuat. Spesifikasinya adalah luas, antara 711mm hingga 3620mm dalam diameter luar, 6mm hingga 60mm dalam ketebalan dinding, dan 6m hingga 18m dalam panjang paip tunggal, yang boleh disesuaikan secara fleksibel. Ia boleh disesuaikan dengan bahan dan proses tertentu berdasarkan media kejuruteraan, gred tekanan dan persekitaran pembinaan, dengan kebolehsuaian yang sangat kuat. Ia mengguna pakai pengeluaran berterusan dengan menggulung dan teknologi kimpalan arka tenggelam automatik, mencapai kecekapan pengeluaran yang tinggi. Berbanding dengan paip keluli lancar diameter yang sama, harga dikurangkan sebanyak 20% -30%, dan pemasangan adalah mudah, dengan ketara mengurangkan jumlah kos projek. Bahan paip mempunyai keliatan yang sangat baik, membolehkan lenturan sejuk menyesuaikan diri dengan rupa bumi yang kompleks seperti gunung dan pantai. Antara muka kimpalan piawai mempunyai prestasi pengedap yang baik, kecekapan pembinaan yang tinggi, dan kesukaran yang rendah. Keseluruhan proses pengeluaran mengikut piawaian kebangsaan dan antarabangsa seperti GB/T9711 dan API 5L. Daripada bahan mentah kepada produk siap, kawalan proses penuh dilaksanakan, pelbagai ujian memastikan pematuhan kualiti, dan sijil kelayakan lengkap dan laporan ujian boleh disediakan, memenuhi sepenuhnya keperluan pelbagai projek utama.

Spesifikasi Teknikal

Teras mengikut piawaian GB/T9711-2017 "Paip Keluli Pengangkutan Talian Paip untuk Industri Petroleum dan Gas Asli", GB/T 3091-2015 "Paip Keluli Dikimpal untuk Penghantaran Bendalir Tekanan Rendah", API 5L, SY/T5037, dsb. Spesifikasi biasa adalah seperti berikut, dan spesifikasi khas yang diperlukan:

1. Spesifikasi saiz teras

2. Spesifikasi Bahan

3. Penilaian tekanan

Pengiraan tekanan mengikut piawaian GB50251 dan menggunakan formula Barlow: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Antaranya:

P —— Tekanan reka bentuk

D —— Diameter luar paip

S —— Kekuatan hasil bahan

E —— Pekali kimpalan (untuk paip dikimpal lingkaran, ia adalah 0.9)

Medan dan kes permohonan

Tiub lingkaran berdiameter besar, dengan kelebihan ketahanan, spesifikasi fleksibel dan keberkesanan kos yang tinggi, digunakan secara meluas dalam lima bidang teras termasuk penghantaran tenaga, projek penyenggaraan air, pembinaan perbandaran, projek infrastruktur dan pengeluaran perindustrian. Ia sesuai untuk pelbagai projek utama dan senario yang kompleks. Berikut ialah pengenalan terperinci medan dan kes sebenar, disertai dengan penjelasan senario:

Medan aplikasi teras

1. Medan Penghantaran Tenaga (Senario Aplikasi Teras)

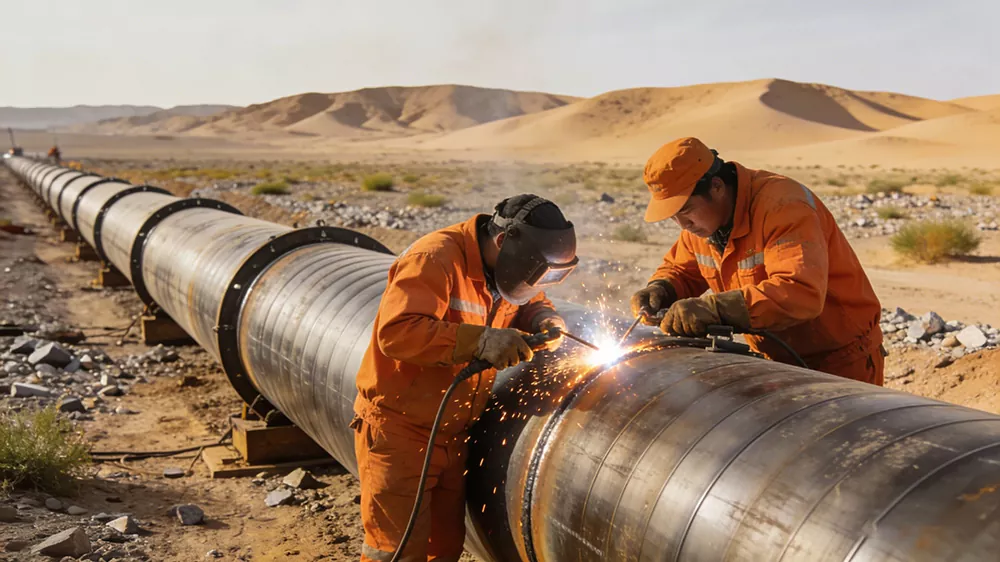

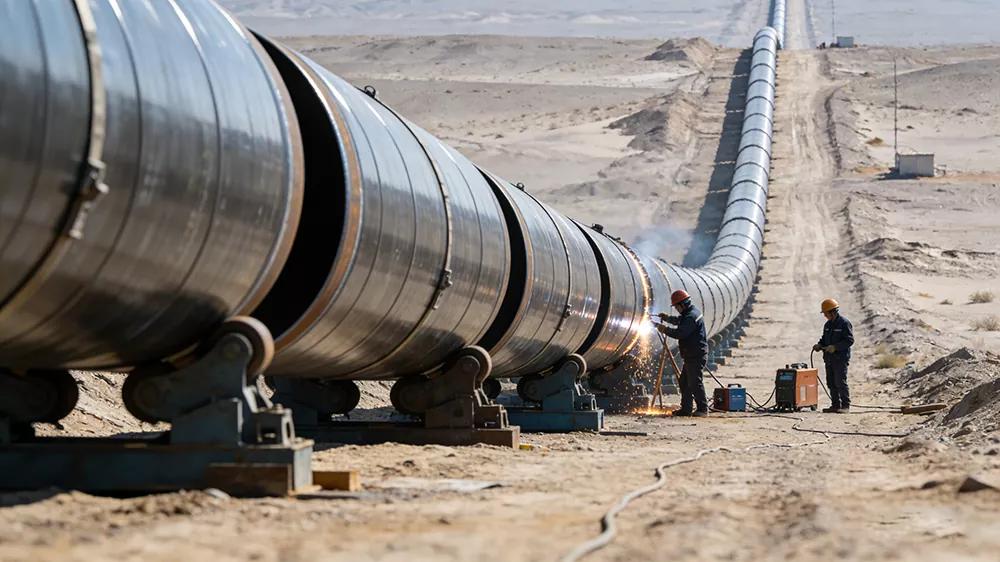

Media Serasi: Minyak mentah, gas asli, minyak ditapis, metana arang batu, wap, dll. Keperluan teras ialah pengangkutan bertekanan tinggi, jarak jauh dan bebas kebocoran. Ia sesuai untuk rupa bumi yang kompleks seperti padang pasir, dataran tinggi, dan gunung. Ia boleh menahan perbezaan suhu yang melampau dan kesan penempatan geologi. Ia adalah "arteri utama" penghantaran tenaga dan digunakan secara meluas dalam pembinaan saluran paip jarak jauh. Ia boleh meningkatkan kecekapan pengangkutan dengan berkesan, mengurangkan kehilangan tenaga, mengurangkan kos keseluruhan projek, memanjangkan hayat perkhidmatan, dan mengurangkan pelaburan penyelenggaraan.Penerangan Adegan: Di tapak pembinaan saluran paip gas asli jarak jauh di Gurun Gobi, barisan paip lingkaran berdiameter besar dibentangkan dengan kemas, dan pekerja sedang menjalankan operasi kimpalan dan sambungan; Di tapak meletakkan saluran paip untuk minyak dari medan minyak, permukaan bahan paip menggunakan teknologi anti-karat mewah, yang sesuai untuk persekitaran menghakis kompleks medan minyak, memastikan minyak diangkut tanpa kebocoran.

2. Bidang kejuruteraan pemuliharaan air

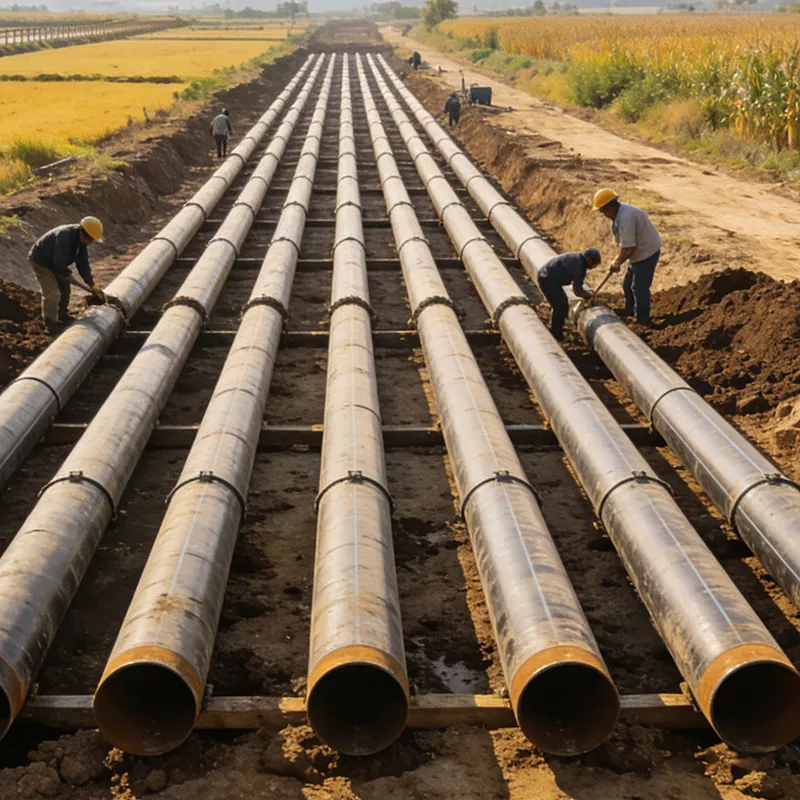

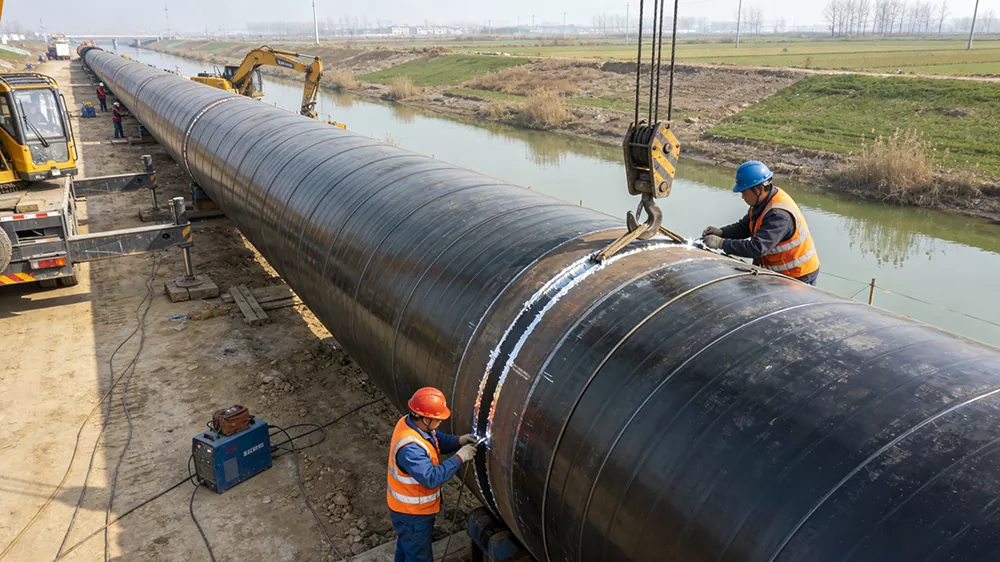

Senario yang berkenaan: Projek lencongan air berskala besar, projek pemindahan air, projek kawalan banjir dan saliran, saluran paip utama untuk pengairan tanah ladang, projek bekalan air untuk air minuman, projek bekalan air pulau, dll. Keperluan teras ialah kapasiti aliran tinggi, rintangan kakisan dan rintangan tekanan air. Ia boleh disesuaikan dengan persekitaran yang kompleks seperti dasar sungai, tanah yang terjejas oleh garam, dan lain-lain. Ia boleh menahan hakisan air dan penenggelaman geologi secara berkesan, memastikan penghantaran sumber air yang stabil dan menjamin operasi selamat bagi projek pemuliharaan air. Mereka memainkan peranan sokongan yang penting dalam projek pemuliharaan air utama negara. Penerangan adegan: Di tapak pembinaan Projek Pengalihan Air Jinghai, paip lingkaran berdiameter besar digunakan untuk pemasangan saluran paip utama. Paip melalui sungai atau tanah ladang, dan pekerja melakukan rawatan pengedap antara muka. Di tapak projek bekalan air pulau, paip lingkaran berdiameter besar dengan teknologi anti-karat 3PE digunakan untuk menahan hakisan air laut dan mencapai sambungan sumber air antara pulau dan tanah besar.

Kes biasa

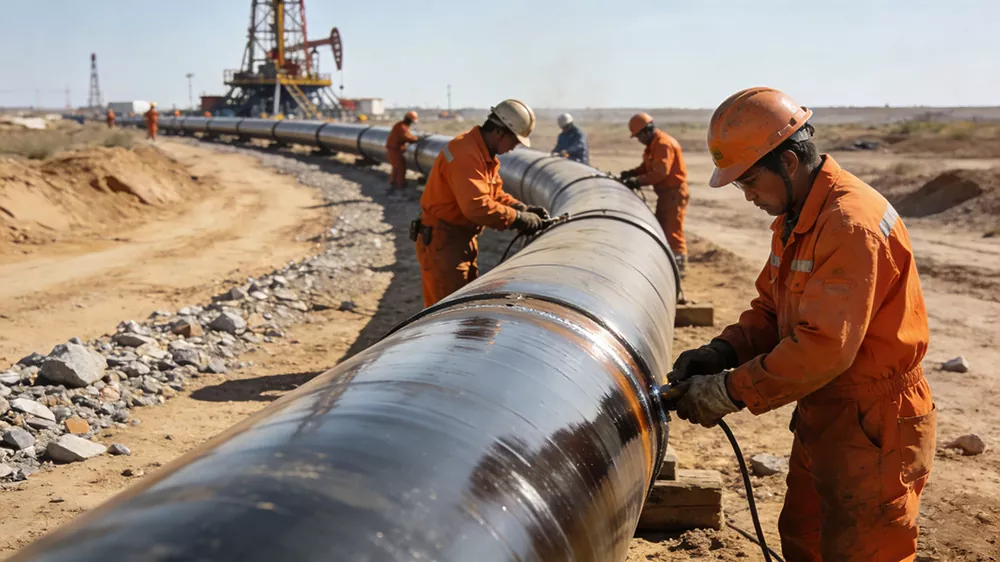

Kes 1: Projek talian cawangan bagi Penghantaran Gas Barat ke Timur (dalam bidang pengangkutan tenaga)

Keperluan projek: Saluran paip gas asli tekanan tinggi jarak jauh perlu dipasang, sesuai untuk rupa bumi yang kompleks seperti padang pasir dan gunung. Bahan paip mesti mempunyai gred galas tekanan ≥ 6.3 MPa, tahan terhadap penenggelaman geologi dan kakisan, dan boleh dibekalkan secara berkelompok dengan cepat untuk memastikan saluran paip beroperasi tanpa kebocoran untuk masa yang lama.

Aplikasi produk: Paip lingkaran berdiameter besar gred keluli X80 telah dipilih, dengan diameter luar 1220mm dan ketebalan dinding 22mm. Proses anti-karat 3PE + teknologi perlindungan katodik telah diterima pakai. Sejumlah lebih 8,000 tan dibekalkan, meliputi panjang saluran paip melebihi 120 kilometer, memenuhi keperluan pengangkutan tekanan tinggi, dan kimpalan menjalani ujian ultrasonik dan X-ray yang tidak merosakkan dua kali, dengan kelayakan 100%.

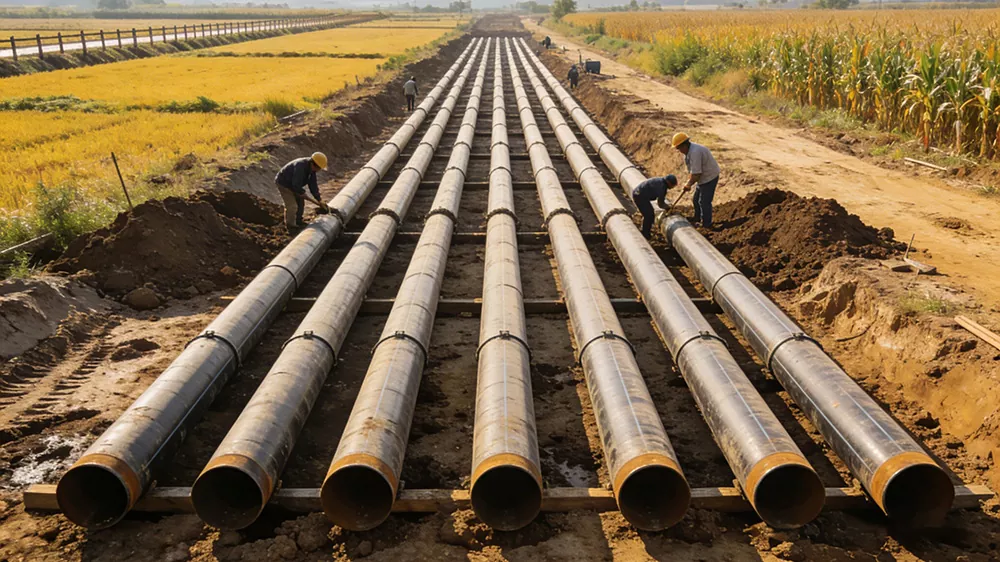

Kes 2: Projek saluran paip utama projek pengalihan air Jing-Huai (dalam bidang kejuruteraan pemuliharaan air)

Keperluan projek: Saluran paip utama pengalihan air berskala besar diperlukan untuk mencapai pengangkutan air jernih berskala besar, sesuai untuk senario penyeberangan sungai dan tanah ladang. Bahan paip mestilah tidak toksik, tahan kakisan, mempunyai diameter besar, dengan diameter nominal DN2000. Bahan paip panjang standard 18m yang disesuaikan diperlukan untuk mengurangkan bilangan antara muka dan meningkatkan kecekapan pembinaan.

Aplikasi produk: Pilih bahan Q345B untuk paip lingkaran berdiameter besar, dengan diameter luar 2020mm dan ketebalan dinding 18mm. Proses anti-karat gred air minuman IPN8710 diguna pakai untuk memastikan tiada pencemaran sekunder air minuman. Bahan paip panjang standard 18m yang disesuaikan disediakan, berjumlah lebih 5,000 tan, untuk meletakkan saluran paip utama merentasi sungai dan di tanah ladang.

Pembungkusan dan Penghantaran

1. Piawaian pembungkusan (sesuai untuk ciri diameter besar dan berat, dengan mengambil kira perlindungan dan kemudahan)

2. Spesifikasi Penghantaran (Mengambil kira kecekapan, keselamatan dan kos, dan disesuaikan dengan ciri pengangkutan paip berdiameter besar)

（1）Cara pengangkutan

（2）Keperluan pemuatan

Sebelum memuatkan, periksa integriti pembungkusan paip dan keadaan salutan anti-karat. Selepas mengesahkan tiada kerosakan, angkat paip dengan lancar ke pembawa pengangkutan. Gunakan tali dawai keluli dan pad getah untuk penetapan. Elakkan penggulungan tali dawai keluli di atas salutan anti-karat (gunakan pad getah untuk mengasingkan). Ini adalah untuk mengelakkan kerosakan pada salutan anti-karat semasa mengangkat dan mengangkut, dan untuk mengelakkan ubah bentuk paip akibat memerah. Letakkan paip dengan kemas. Kumpulan paip dengan spesifikasi yang sama bersama-sama. Susun mengikut panjang dan ketebalan, dan letakkannya secara berasingan untuk mengelakkan kerosakan perlanggaran yang disebabkan oleh pemuatan bercampur. Pastikan palam hujung dimeterai dengan selamat untuk mengelakkan objek asing daripada memasuki paip.

（3）Kitaran bekalan dan penghantaran

（4）Jaminan Pengangkutan dan Perkhidmatan Selepas Jualan

Semasa proses pengangkutan, pengesanan masa nyata dijalankan, dan lokasi pengangkutan serta keadaan paip disediakan dalam masa nyata untuk mengelakkan kelewatan pengangkutan atau kerosakan paip. Sekiranya berlaku kerosakan pembungkusan, calar paip, ubah bentuk, dll. semasa pengangkutan, kami akan segera mengatur penghantaran semula atau pembaikan di tapak untuk memastikan ia tidak menjejaskan kemajuan pembinaan pelanggan. Untuk pengangkutan keadaan jalan jarak jauh dan kompleks, insurans pengangkutan kargo yang mencukupi akan dibeli untuk melindungi hak dan kepentingan pelanggan secara menyeluruh.

Penyerahan dan selepas jualan: Selepas penyerahan selesai, cadangan penyimpanan paip profesional akan diberikan (seperti mengelakkan pendedahan jangka panjang kepada matahari dan hujan di udara terbuka, paip anti-karat mengelakkan calar oleh objek tajam, menaikkan bahagian bawah untuk penyimpanan untuk mengelakkan sentuhan karat dengan tanah, dsb.), dan jika terdapat sebarang soalan berkaitan pemasangan atau ujian kemudian, juruteknik akan disambungkan dan dijawab dengan segera.

Kelebihan memilih Shunchen

Ia mempunyai rintangan tekanan yang kuat, dengan pengagihan tegasan seragam dalam jahitan kimpalan lingkaran, rintangan yang sangat baik terhadap ubah bentuk dan penyelesaian. Ia sesuai untuk pengangkutan jarak jauh tekanan tinggi dan persekitaran bawah tanah yang kompleks. Spesifikasinya lengkap, dan diameter paip dan ketebalan dinding boleh disesuaikan mengikut keperluan untuk memenuhi keperluan projek berdiameter besar. Kualiti kimpalan adalah stabil, menggunakan kimpalan arka tenggelam dua muka, dengan kimpalan padat dan prestasi pengedap yang baik. Keseluruhan proses dijamin oleh ujian tidak merosakkan untuk memastikan kualiti. Kecekapan pengeluaran adalah tinggi, bahannya adalah pepejal, dan ia mempunyai nisbah prestasi kos yang lebih tinggi berbanding dengan paip lancar dan paip jahitan lurus dengan diameter yang sama. Ia boleh dipadankan dengan pelbagai rawatan anti-karat seperti 3PE dan epoksi, sesuai untuk senario seperti industri minyak dan gas, perbandaran dan kimia, dengan hayat perkhidmatan yang panjang. Sistem perkhidmatan lengkap, daripada reka bentuk skim, penyesuaian pengeluaran kepada pengedaran logistik, sokongan teknikal di tapak, ia mengikuti keseluruhan proses, dan tindak balas selepas jualan adalah tepat pada masanya, memberikan jaminan yang boleh dipercayai untuk operasi projek yang stabil.

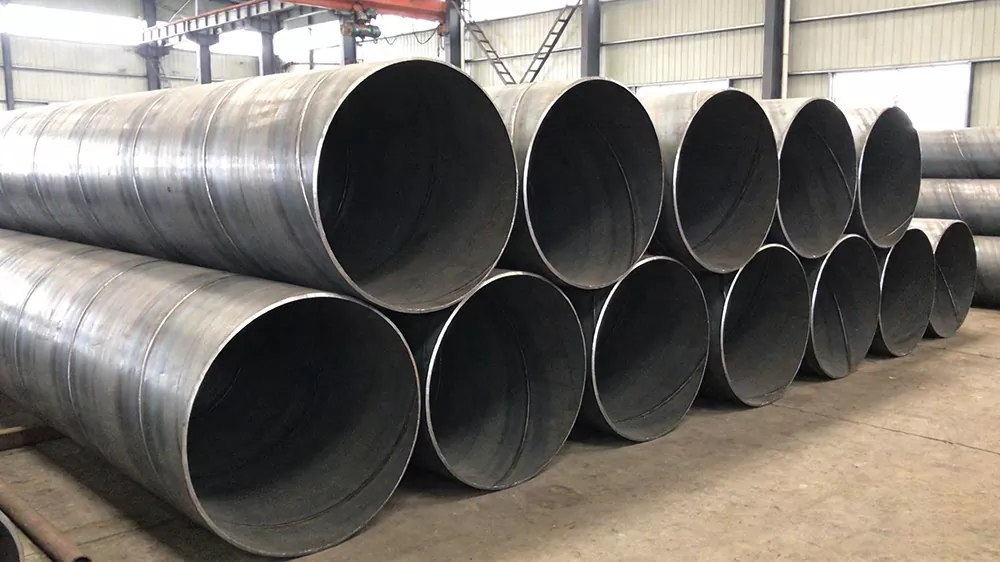

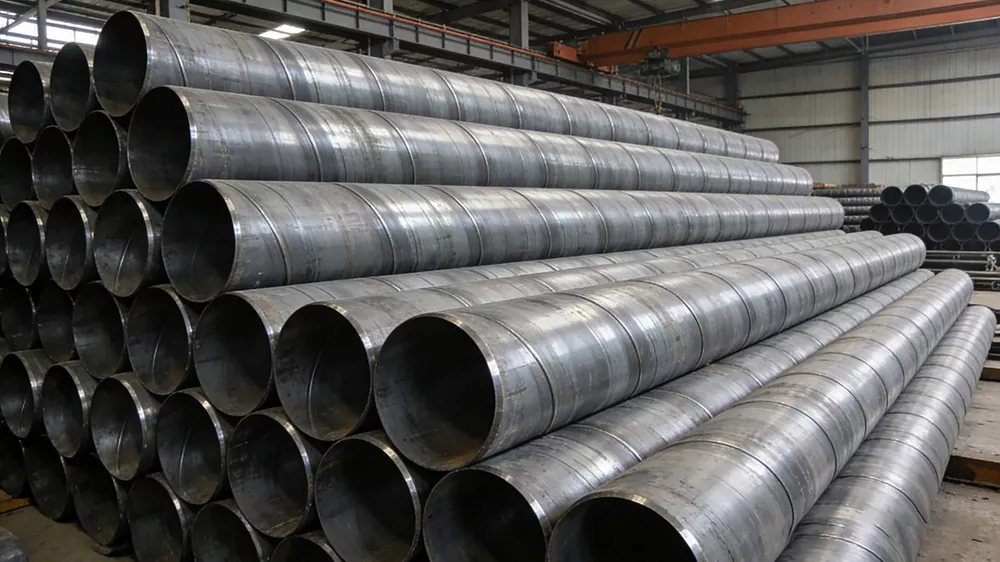

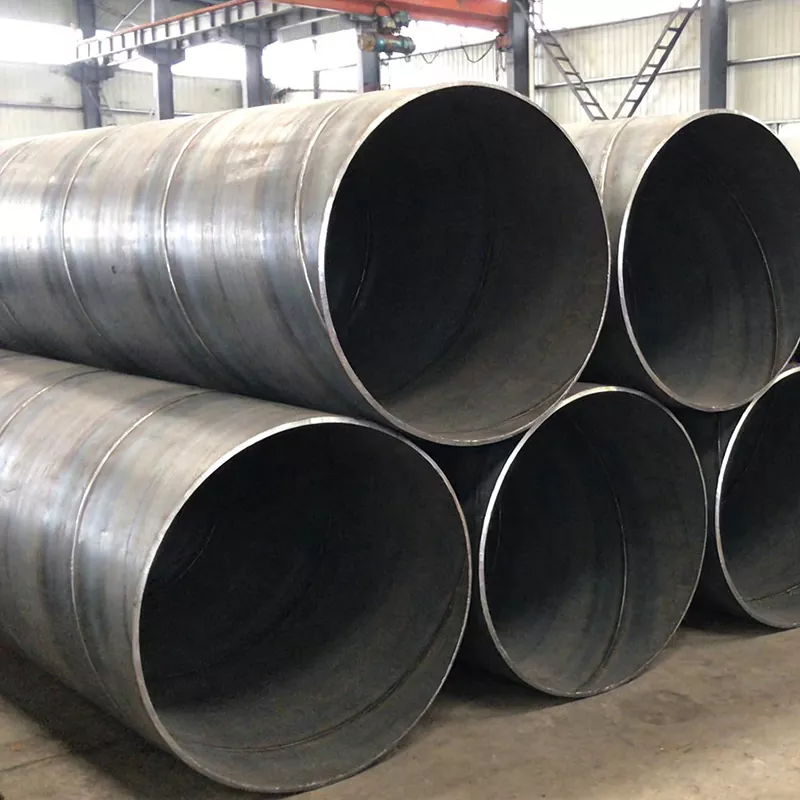

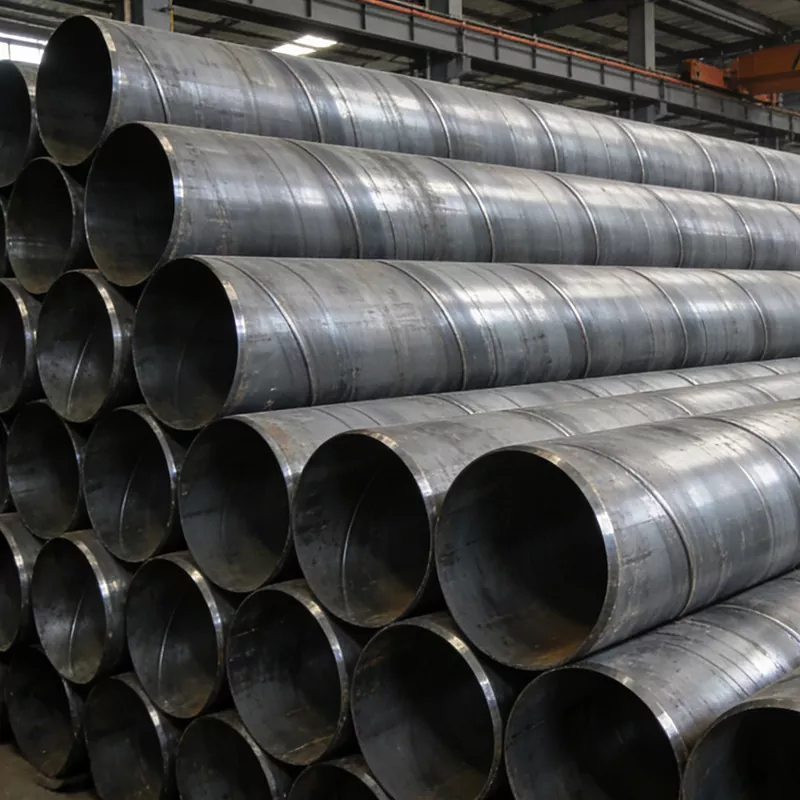

Ilustrasi produk：
